Que é a cinta fotovoltaica e como se fabrica?

Que é a cinta fotovoltaica e como se fabrica?

Cinta PVé un condutor crucial para a transmisión de corrente dentro dos módulos fotovoltaicos de silicio cristalino. Está feito normalmente dun material base de cobre de alta condutividade que se somete a procesos de laminación, recocido e estañado. Dependendo da súa aplicación, as cintas fotovoltaicas clasifícanse principalmente en cintas de interconexión e cintas de barras colectoras.

As cintas de interconexión conectan as células solares adxacentes, conducindo a corrente xerada polas células á cadea de células. As cintas de barras, que xeralmente son de maior tamaño, recollen a corrente das cadeas de celas e diríxena aos terminais de saída do módulo ou á caixa de unión. En consecuencia, a precisión dimensional, a rectitud, a uniformidade do revestimento e as propiedades mecánicas da cinta afectan directamente a estabilidade do proceso de soldadura e a fiabilidade a longo prazo do módulo.

Por que o fío de cobre debe ser enrolado nunha cinta plana?

O fío de cobre redondo tradicional non se pode usar directamente nos módulos fotovoltaicos; require deformación plástica para alterar a súa forma de sección transversal, transformando o material dun perfil redondo nunha tira plana cunha relación exacta ancho-espesor.

Na produción de cintas, a función principal do proceso de laminación non é só "aplanar o fío de cobre", senón lograr un ancho, grosor, calidade de bordo e planitude estables mediante unha deformación controlada. As flutuacións no ancho poden afectar o aliñamento da soldadura, o grosor desigual afecta a consistencia da resistencia eléctrica e unha mala rectitud pode provocar irregularidades do enrolamento e estañado inestable nos pasos posteriores.

Polo tanto, o proceso de laminación da cinta fotovoltaica require un control simultáneo sobre a deformación do material, a coordinación da tensión, a inspección dimensional e a calidade da superficie.

Proceso de fabricación de cintas fotovoltaicas

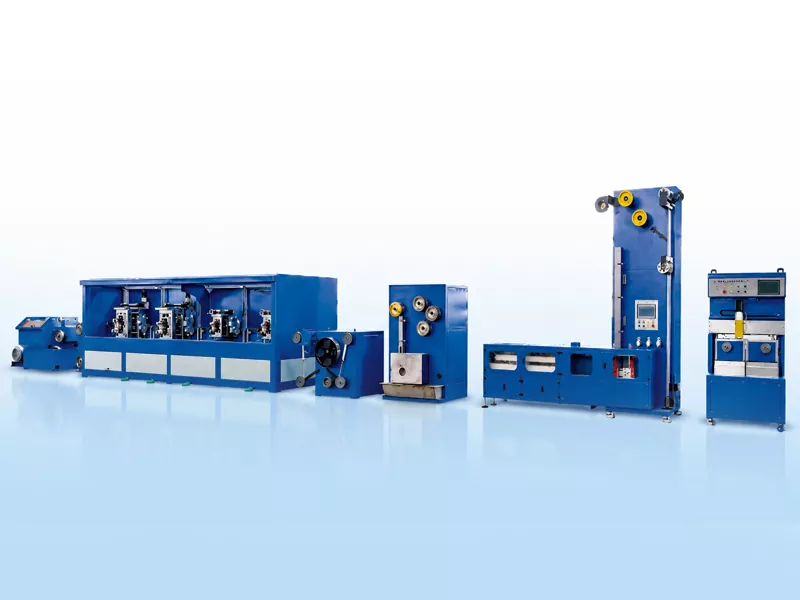

Un típicoLiña de produción de cinta fotovoltaicautiliza como materia prima o fío de cobre sen osíxeno TU1. A través de procesos como o trefilado en varias etapas, o laminado de precisión, o recocido continuo, o tratamento de fluxo, o estaño por inmersión en quente e o bobinado automático, consegue a fabricación continua de cintas condutoras planas e estañadas a partir de fío de cobre redondo.

Do fío de cobre ao proceso de fabricación de cintas fotovoltaicas

Máquina de debuxo

4 Soporte de rolos

Recocido

Revestimento de estaño

Cambio automático de bobina

Captación de precisión

Fío de cobre redondo → Trefilado → Laminación de precisión → Recocido → Tratamento de fundente → Estaño por inmersión en quente → Enrolamento automático

Principais retos de fabricación

1. Control de ancho e espesor

O ancho e o grosor da cinta determinan a área de contacto de soldadura, a consistencia da resistencia eléctrica e a estabilidade do deseño do módulo. Para produtos de barras anchas e delgadas, incluso as pequenas flutuacións durante a laminación amplifican nas seguintes etapas de estañado e enrolamento.

2. Planitud e rectitud da tira

A planitude e a rectitud das tiras afectan o camiño durante o estañado, a estabilidade da tensión e a pulcritude do enrolado. A mala rectitud fai que a tira vague, o que provoca un enrolamento irregular ou un tempo de inactividade para axustes nos procesos posteriores.

3. Recozido e Propiedades Mecánicas

As tiras de cobre laminadas requiren recocido para axustar as súas propiedades mecánicas. Un recocido insuficiente produce unha dureza excesiva, que dificulta a posterior soldadura e alivio de tensións no módulo; pola contra, o recocido excesivo pode comprometer a estabilidade da produción e a consistencia dimensional.

4. Uniformidade do revestimento de estaño

O estaño por inmersión en quente require unha cobertura completa da superficie e dos bordos da cinta. Un revestimento demasiado fino prexudica a soldabilidade, mentres que un revestimento excesivamente groso aumenta o consumo de material e pode afectar á consistencia dimensional.

5. Consistencia do enrolamento

O enrolamento automático afecta non só ao aspecto do produto senón tamén ao seu posterior envasado, transporte e uso. Factores como o control de tensión, os mecanismos de travesía accionados por servo e os métodos de cambio de carrete determinan a estanqueidade do enrolamento e o aliñamento dos bordos.

Por que importa a medición en liña

Na produción continua, os controis puntuais manuais non poden proporcionar información oportuna sobre as variacións de ancho e grosor que se producen durante o proceso de laminación. A medición láser en liña monitoriza as desviacións dimensionais en tempo real e envía datos á interface do operador, o que permite aos operadores axustar os parámetros do proceso rapidamente.

Para os fabricantes de cintas fotovoltaicas, o valor da inspección en liña reside non só en detectar produtos non conformes, senón tamén en minimizar a variación de lote a lote e mellorar a consistencia durante a produción continua.

Gama de produtos típicos

As dimensións de acabado comúns para as barras colectoras fotovoltaicas varían de 3 a 8 mm de ancho e de 0,2 a 0,4 mm de espesor. Os requisitos específicos relativos ás dimensións, tolerancias, espesor do revestimento de estaño e propiedades mecánicas están determinados polo deseño do módulo, os procesos de soldadura e os estándares de produtos do cliente.

Conclusión

A fabricación de cintas fotovoltaicas non é un proceso que implique un único equipo; máis ben, é un proceso continuo e integrado que comprende trefilado, laminación, recocido, estañado, inspección e bobinado. Para a fabricación de módulos fotovoltaicos de alta eficiencia, as dimensións estables da cinta, unha boa rectitud, un revestimento de estaño uniforme e propiedades mecánicas controlables son fundamentais para garantir a calidade da soldadura dos módulos e a fiabilidade a longo prazo.
