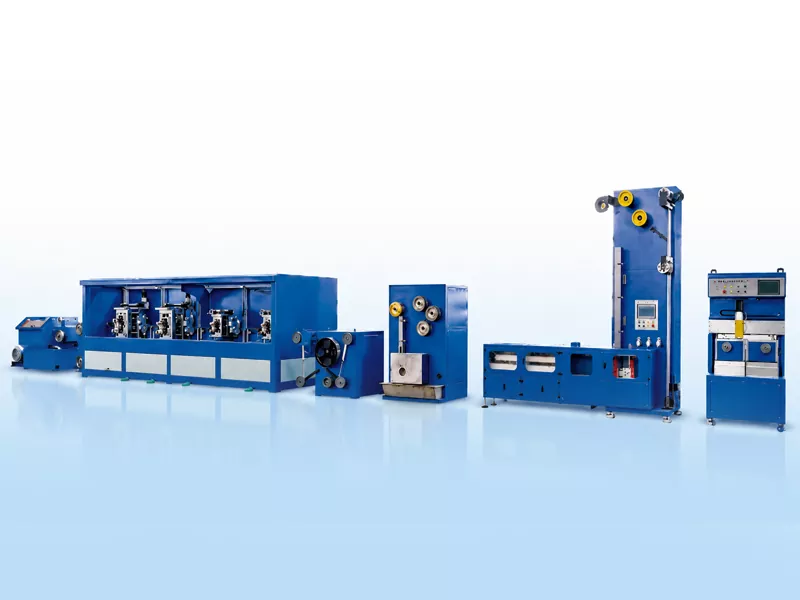

Liña de produción de cintas de barras PV

A liña de produción de cintas de barras PV GRM está deseñada para procesar continuamente o fío redondo de cobre sen osíxeno TU1 en cinta condutora plana revestida de estaño de alta precisión. A liña é adecuada para a produción de cintas de interconexión fotovoltaica, cinta de barras colectoras e cintas de barras reflectantes.
A liña completa integra trefilado, laminación de precisión, recocido continuo, tratamento de fluxo, revestimento de estaño por inmersión en quente e toma automática. Axuda aos fabricantes de cintas fotovoltaicas a controlar a precisión do ancho e grosor, a calidade do revestimento de estaño, a rectitud das tiras e a consistencia do enrolamento.
A liña de produción de cintas de barras GRM ten aproximadamente 26 m de longo e 3 m de ancho, cun peso total da liña dunhas 14 toneladas. A velocidade de deseño pode alcanzar ata 150 m/min, dependendo do tamaño do fío de cobre, das dimensións da cinta acabada, da velocidade de estañado e do método de toma. En condicións de produción típicas, a produción mensual pode alcanzar aproximadamente 60-80 toneladas.

Enviar consulta

Descrición do produto

Desde o fío de cobre ata a cinta de barras acabadas

A liña de produción de cintas de barras PV usa principalmente fío de cobre como materia prima. O fío tírase primeiro ata o diámetro necesario para o rolo e, a continuación, fórmase en cinta plana mediante un laminado de precisión con varios soportes. Despois da laminación, a tira de cobre pasa por un recocido continuo para axustar as súas propiedades mecánicas, seguido dun tratamento de fundente e revestimento de estaño por inmersión en quente. Finalmente, a cinta acabada é enrolada polo sistema automático de toma en bobinas ou bobinas de filloas.

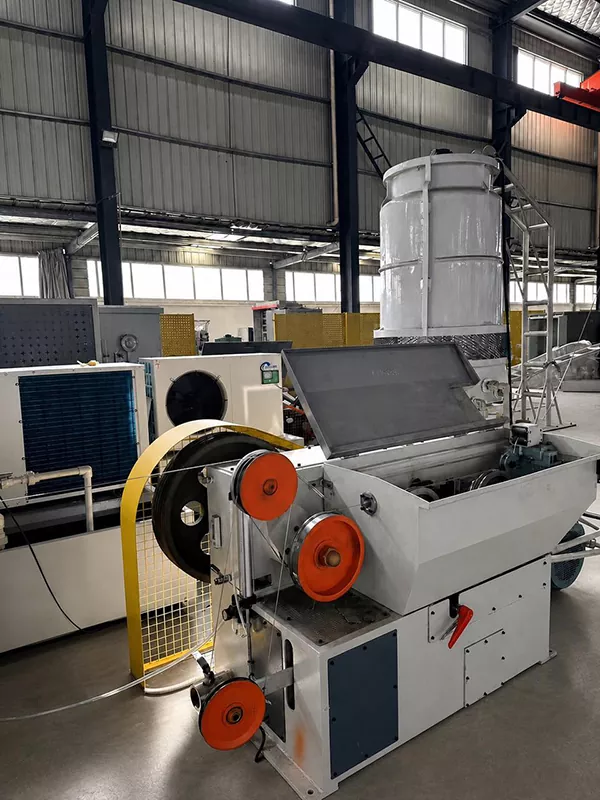

Máquina de debuxo

O fío de cobre pásase a través de matrices ata un diámetro de 2,6-3,0 mm, listo para enrolar.

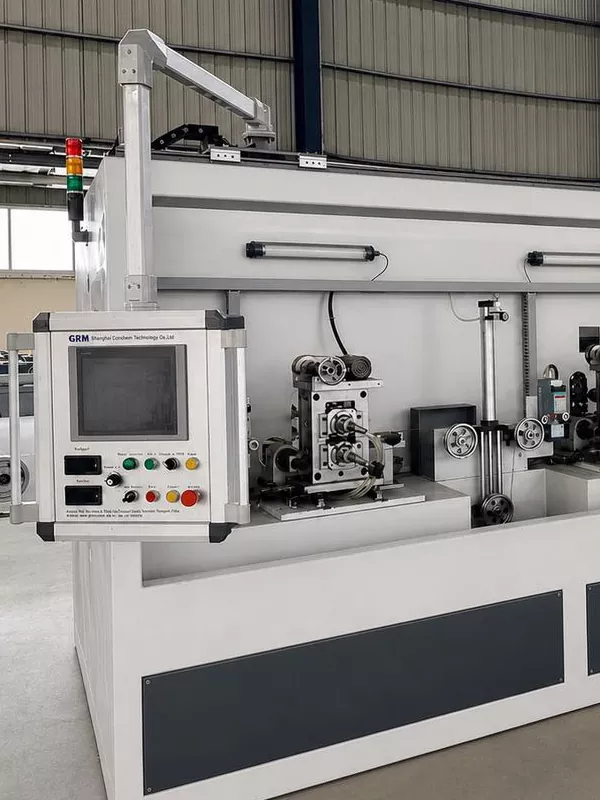

4 Soporte de rolos

O fío de cobre redondo enróllase nunha cinta plana, cunha precisión de ancho e grosor controlada.

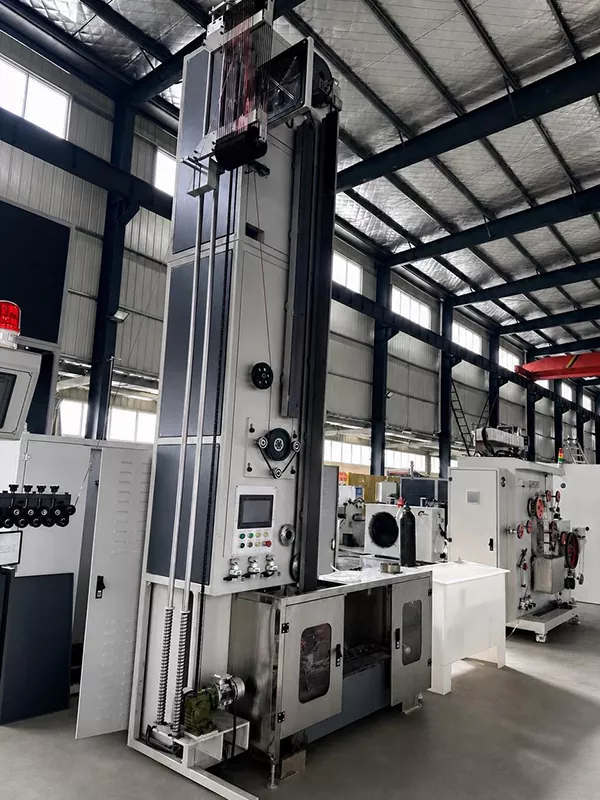

Recocido

O recocido de curtocircuíto úsase con protección de gas inerte e refrixeración por auga circulante para mellorar as propiedades mecánicas da cinta de cobre.

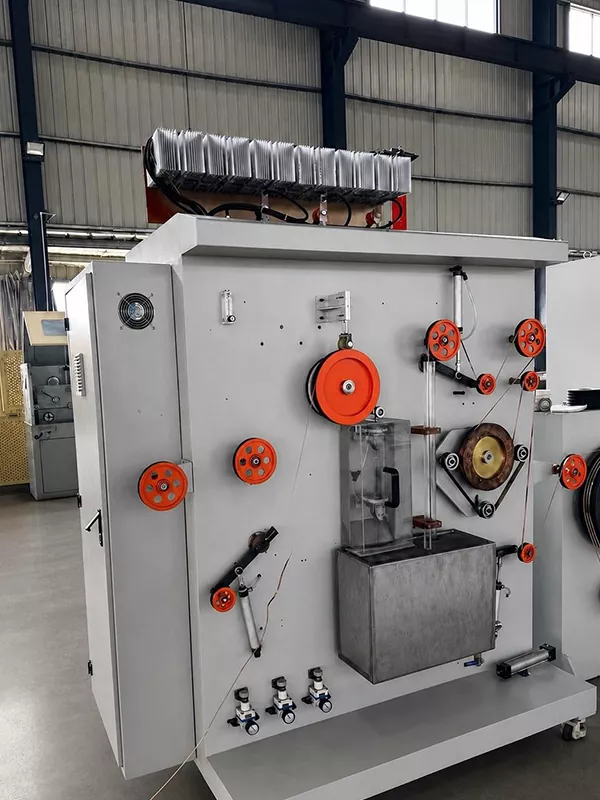

Revestimento de estaño

Emprégase revestimento de estaño por inmersión en quente. Os coitelos de aire controlan o grosor da capa de estaño e os ventiladores de refrixeración axudan a estabilizar a calidade da superficie. Espesor do revestimento de estaño dun só lado: 0,01-0,025 mm.

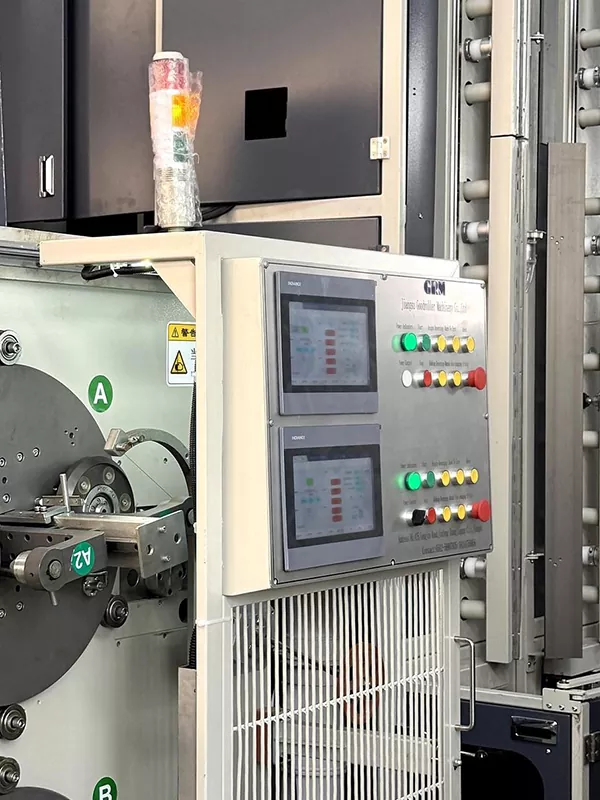

Cambio automático de bobina

As funcións opcionais inclúen o desprazamento do servo, o cambio automático de carrete, o corte automático e o encintado automático.

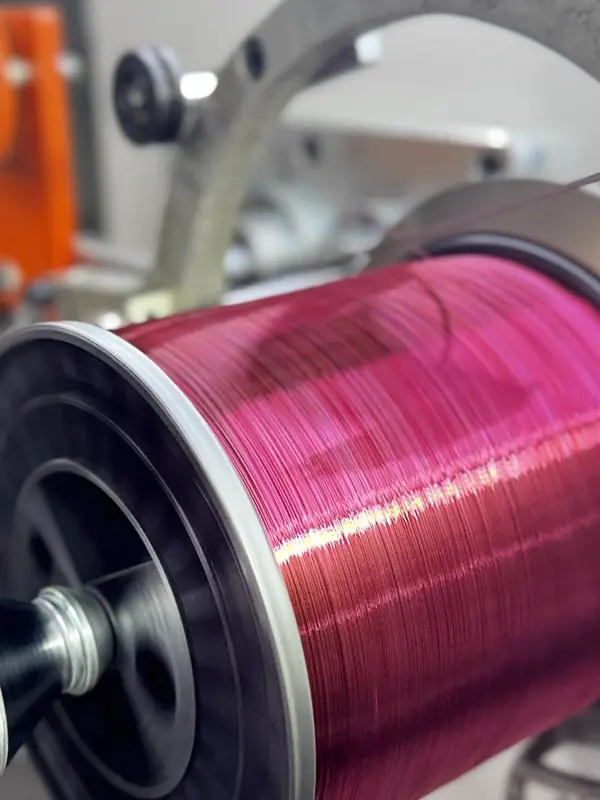

Captación de precisión

Bobinado da bobina: ata 30 kg.

Enrolamento de bobina de panqueca: opcional 1-2 kg.

I+D e Patentes

Desde 2015, GRM continuou desenvolvendo equipos de fabricación para cinta de interconexión fotovoltaica e cinta de barras colectoras. A empresa obtivo varias patentes técnicas relacionadas co laminado de precisión, a integración de liñas de produción e os procesos de fabricación de cintas fotovoltaicas.

Tecnoloxías patentadas por GRM para equipos de fabricación de cintas fotovoltaicas

Características clave

Produción continua desde a entrada de fío de cobre ata a saída da cinta de barras revestida de estaño.
Mellora a consistencia dimensional, a uniformidade do revestimento e a calidade do enrolamento.
A coordinación da tensión e a toma automática axudan a reducir as interrupcións da produción e a intervención manual.
Admite a produción de cintas de barras estándar e reflectantes para diferentes requisitos de materiais do módulo fotovoltaico.
Ofrece aos fabricantes de cintas fotovoltaicas unha solución de produción integrada centrada no control do proceso, a consistencia do produto e a eficiencia da produción.

Preguntas frecuentes

1.Cal é o rango de tamaño do produto acabado?

Ancho acabado: 3-8 mm.

Espesor acabado: 0,2-0,4 mm.

2.Cales son os intervalos de tolerancia e propiedades mecánicas?

Tolerancia de ancho: ±0,085 mm.

Tolerancia de espesor: ±0,01 mm.

Resistencia á tracción: ≥260 MPa.

Límite de fluencia: 90-130 MPa.

3.Que método de revestimento de estaño se utiliza?

A liña usa un revestimento de estaño por inmersión en quente, cunha cobertura total ao redor da cinta, incluíndo ambos os bordos laterais.

4.Como se miden o ancho e o grosor do produto?

O cuarto soporte do laminador de catro soportes está equipado con dous sistemas de medición láser, un para medición de ancho e outro para medición de grosor. Os datos de medición pódense mostrar na HMI.

5.Que materiais se poden procesar?

A liña de produción de cintas de barras PV está deseñada principalmente para cables de cobre sen osíxeno TU1. Pódense proporcionar configuracións personalizadas segundo as diferentes aliaxes de cobre, dimensións do produto e requisitos especiais de cinta.
