Como se beneficia a produción de fío redondo MBB da máquina de cinta solar fotovoltaica?

Dentro dunha moderna instalación de fabricación de células solares, un fino fío de cobre, apenas máis groso que un cabelo humano, está sendo debuxado, recocido e recuberto cunha capa precisa de soldadura. Este é o fío redondo MBB (Multi-Busbar), a interconexión crítica que levará a corrente desde miles de células fotovoltaicas individuais ata o bordo do panel solar. A produción deste fío é unha marabilla da enxeñaría de precisión, onde as tolerancias se miden en micras e a consistencia é innegociable. Calquera desviación no diámetro, grosor do revestimento ou propiedades mecánicas pode reducir a eficiencia de todo o panel solar. Este é o esixente mundo da fabricación de interconexión fotovoltaica, e é aquí onde a máquina de cinta solar fotovoltaica demostra o seu valor esencial.

OMáquina de cinta solar fotovoltaicaé un equipo de produción especializado que integra múltiples procesos nunha única liña continua. Estira o fío, controla a súa resistencia á tracción mediante o recocido e aplica un revestimento de soldadura uniforme. A introdución dunha máquina de cinta solar fotovoltaica nunha liña de produción de fíos redondos MBB non é só unha mellora incremental; é unha transformación. Os controis de precisión da máquina reducen a variación do diámetro, o seu avanzado sistema de recocido garante unhas propiedades mecánicas consistentes e a súa tecnoloxía de revestimento proporciona un espesor de soldadura uniforme en toda a lonxitude do fío. Estas melloras tradúcense directamente nun fío redondo MBB de maior calidade, que á súa vez leva a paneis solares máis eficientes e custos de produción máis baixos. Este artigo explorará as formas específicas en que unha máquina de cinta solar fotovoltaica beneficia a produción de fíos redondos MBB, examinando os principios de enxeñería, as innovacións de procesos e os resultados do mundo real que a converten nunha ferramenta indispensable para a industria solar.

Índice

• 1. Que é o fío redondo MBB e por que é importante nos paneis solares?
• 2. Que é unha máquina de cinta solar fotovoltaica e como funciona?
• 3. Como mellora o control do debuxo de precisión a consistencia do diámetro do fío?
• 4. Como o proceso de recocido garante unhas propiedades mecánicas consistentes?
• 5. Como a uniformidade do revestimento reduce os defectos e mellora a conexión celular?
• 6. Cales son os beneficios de produción no mundo real de usar unha máquina de cinta solar fotovoltaica?
• 7. Preguntas frecuentes (FAQ)
• 8. Conclusión

1. Que é o fío redondo MBB e por que é importante nos paneis solares?

Para comprender os beneficios da máquina de cinta solar fotovoltaica, primeiro debemos comprender o produto que produce: fío redondo MBB. MBB, ou Multi-Busbar, refírese a unha arquitectura de célula onde se usan varios fíos finos para recoller a corrente da célula solar, en oposición ao deseño tradicional de usar 3 ou 4 cintas planas máis grosas. Esta arquitectura é un avance significativo na tecnoloxía das células solares. Ao aumentar o número de barras, acurta o camiño de recollida actual, reducindo a resistencia en serie e mellorando a eficiencia global da cela. Os propios fíos deben ser extremadamente finos, normalmente entre 0,25 mm e 0,4 mm de diámetro, e están revestidos cunha aliaxe de soldadura para facilitar a conexión coa cela.

A transición ao fío redondo MBB foi impulsada pola procura incesante dunha maior eficiencia das células solares. O sombreado reducido dos fíos redondos máis finos aumenta a área de recollida de luz da célula. O camiño de corrente máis curto reduce as perdas de resistencia e o paso máis fino permite un control máis preciso da saída eléctrica da célula. Estes beneficios aumentan colectivamente a eficiencia do panel solar nun 1-2%, o que supón unha ganancia significativa no competitivo mercado solar. Non obstante, a produción de fío redondo MBB é significativamente máis difícil que a cinta tradicional. O menor diámetro e a necesidade de diámetros e espesores de revestimento ultra precisos requiren un novo nivel de capacidade de fabricación.

A calidade do fío redondo MBB ten un impacto directo no rendemento e fiabilidade do panel solar. Un fío cun diámetro inconsistente terá unha resistencia variable, o que provocará puntos quentes e perda de enerxía. Un fío cun revestimento de soldadura irregular creará xuntas de soldadura débiles, reducindo a resistencia mecánica e a fiabilidade do panel. Un fío cunha resistencia á tracción incorrecta pode romperse durante a manipulación. É por iso que a produción de fío redondo MBB é un proceso de alto risco que require os equipos máis avanzados. ÁsJiangsu Goodroller Machinery Co., Ltd., desenvolvemos unha máquina de cinta solar fotovoltaica que cumpre estes esixentes requisitos, garantindo que cada metro de fío redondo MBB producido sexa da máis alta calidade.

2. Que é unha máquina de cinta solar fotovoltaica e como funciona?

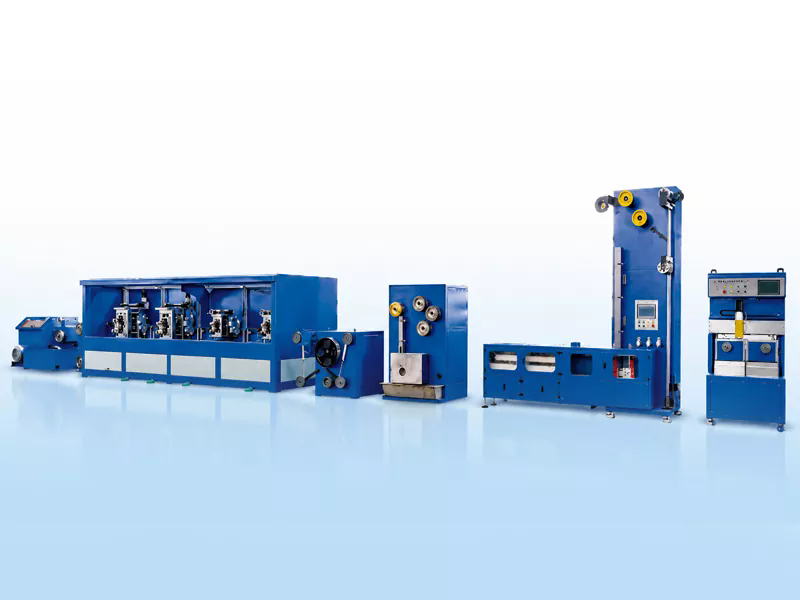

A Solar PV Ribbon Machine é unha liña de produción especializada deseñada para fabricar os fíos de interconexión de alta precisión utilizados nos paneis solares, incluído o fío redondo MBB. Non é unha simple máquina de trefilado; é un sistema sofisticado que integra varios procesos críticos nunha única liña de produción continua. A máquina normalmente consta de catro etapas principais: desembolso, estirado, recocido e revestimento. O proceso comeza cunha bobina de fío de cobre, que se alimenta a través dunha serie de matrices de trefilado, cada unha reducindo o diámetro ata a especificación final. O proceso de debuxo está controlado por un sistema de control de tensión preciso que mantén unha forza de tracción constante, garantindo que o fío non estea estirado nin roto.

Despois da fase de estirado, o fío entra na sección de recocido. O recocido é un proceso de tratamento térmico que alivia as tensións internas inducidas polo proceso de trefilado, restablecendo a ductilidade do fío e controlando as súas propiedades mecánicas, como a resistencia á tracción e o alongamento. A sección de recocido normalmente consiste nun forno multizona con control de temperatura preciso, que permite o axuste dos parámetros de recocido para acadar as propiedades desexadas do fío. Despois, o fío pasa por unha sección de arrefriamento antes de entrar na fase de revestimento. O revestimento é un paso crítico, xa que aplica unha capa uniforme de aliaxe de soldadura ao fío. O proceso de revestimento realízase normalmente mediante un método de inmersión en quente, onde o fío pasa por un baño de soldadura fundida. A temperatura do baño e a velocidade do fío están controladas con precisión para garantir un grosor de revestimento consistente.

Unha das características clave dunha moderna máquina de cinta solar fotovoltaica é a súa integración de sistemas de control intelixentes. Toda a liña de produción está supervisada e controlada por un PLC (Controlador Lóxico Programable) que coordina a velocidade, a tensión, a temperatura e o grosor do revestimento. Isto garante que os parámetros de produción se manteñan dentro das estritas tolerancias necesarias para o fío redondo MBB de alta calidade. A nosa fábrica de GRM Rolling Mill deseñou a nosa máquina de cinta solar fotovoltaica con foco na precisión, fiabilidade e facilidade de operación. Entendemos que os nosos clientes necesitan unha máquina que poida producir fío de alta calidade de forma consistente e a nosa máquina está construída para ofrecer ese rendemento.

3. Como mellora o control do debuxo de precisión a consistencia do diámetro do fío?

O parámetro máis crítico na produción de fío redondo MBB é o diámetro do fío. Incluso unha variación dunhas poucas micras pode afectar as propiedades eléctricas e mecánicas do fío, provocando perdas ou roturas de enerxía. A máquina de cinta solar fotovoltaica consegue unha consistencia de diámetro excepcional mediante unha combinación de matrices de debuxo de precisión e control de tensión avanzado. Os troqueles de debuxo están feitos de materiais extremadamente duros, como o diamante ou o carburo de tungsteno, e están fabricados con dimensións ultra precisas. A medida que o fío atravesa cada matriz, o seu diámetro redúcese nunha cantidade específica. As matrices están dispostas nunha secuencia, con cada matriz reducindo o diámetro un pouco máis. O fío tamén se lubrica durante o proceso de estirado para reducir a fricción e o desgaste das matrices.

O sistema de control de tensión é o outro compoñente clave do control do diámetro. Se a tensión do fío é demasiado alta, o fío estirarase e volverase máis fino. Se a tensión é demasiado baixa, o fío non se tirará correctamente, provocando variacións de diámetro. A máquina de cinta solar fotovoltaica usa un sistema de control de tensión en bucle pechado que monitoriza continuamente a tensión do fío e axusta a velocidade dos cabrestantes para manter unha tensión constante. Isto garante que o fío se desenvolva a un ritmo constante, obtendo un diámetro uniforme. A tensión tamén se controla durante o proceso de recocido, xa que o fío é tirado a través do forno. Isto evita que o fío se flaque ou rompa debido á expansión ou contracción térmica.

Unha máquina de cinta solar fotovoltaica normalmente pode alcanzar unha tolerancia de diámetro de +/- 2 micras, que é significativamente mellor que as +/- 10 micras típicas das máquinas de trefilado convencionais. Esta consistencia mellorada é crucial para o fío redondo MBB. Un fío cun diámetro constante proporciona unha resistencia consistente, garantindo que a célula solar funcione coa súa eficiencia óptima. Tamén permite unha conexión máis fiable á célula solar, xa que a unión de soldadura é máis uniforme. Isto dá como resultado un panel solar máis fiable e eficiente. A nosa fábrica desenvolveu un sistema de control de tensión propietario que é capaz de acadar estas tolerancias estreitas, proporcionando aos nosos clientes o fío redondo MBB de alta calidade necesario para as células solares de próxima xeración.

4. Como o proceso de recocido garante unhas propiedades mecánicas consistentes?

Aínda que o diámetro é crítico, as propiedades mecánicas do fío redondo MBB -a súa resistencia á tracción, ductilidade e alongamento- son igualmente importantes. Estas propiedades determinan como funcionará o fío durante a manipulación, a soldadura e a vida útil do panel solar. Se o fío é demasiado ríxido, será difícil de manexar e pode romperse durante o proceso de soldadura. Se o fío é demasiado brando, pode caer ou danar facilmente. O proceso de recocido é o encargado de controlar estas propiedades. Durante o debuxo, o fío de cobre endurece, facéndose máis duro e fráxil. O proceso de recocido quenta o fío a unha temperatura específica, despois arrefríao lentamente, o que recristaliza os grans metálicos, aliviando a tensión interna e restaurando a ductilidade do fío.

Nunha máquina de cinta solar fotovoltaica, a sección de recocido é un forno multizona controlado con precisión. O fío atravesa varias zonas, cada unha a unha temperatura diferente, para conseguir o perfil de recocido desexado. A temperatura e a velocidade do fío a través do forno determinan as propiedades mecánicas finais. O forno adoita estar equipado cunha atmosfera protectora, como nitróxeno ou hidróxeno, para evitar a oxidación do fío durante o proceso a alta temperatura. A sección de arrefriamento que segue ao forno tamén está deseñada para acadar unha taxa de arrefriamento específica, que inflúe aínda máis na estrutura do gran e nas propiedades mecánicas.

Vexamos un exemplo específico: a resistencia á tracción do fío redondo MBB adoita estar entre 25 e 35 kg/mm². Se o fío está recocido ata unha resistencia á tracción de 28 kg/mm², o fío terá unha boa ductilidade e será fácil de manexar. Se o fío está pouco recocido, a resistencia á tracción pode ser de 40 kg/mm², facendo que o fío sexa fráxil. Se o fío está demasiado recocido, a resistencia á tracción pode caer ata 20 kg/mm², facendo que o fío sexa demasiado brando. O control preciso da temperatura da máquina de cinta solar fotovoltaica garante que o proceso de recocido sexa repetible e consistente, permitindo ao fabricante producir fío coas propiedades mecánicas exactas necesarias. En Jiangsu Goodroller Machinery Co., Ltd., temos unha ampla experiencia no deseño da sección de recocido da máquina de cinta solar fotovoltaica, garantindo que os nosos clientes poidan producir fío redondo MBB coas propiedades necesarias.

5. Como a uniformidade do revestimento reduce os defectos e mellora a conexión celular?

O último paso crítico na produción de fío redondo MBB é a aplicación do revestimento de soldadura. O revestimento ten dous propósitos: protexe o fío de cobre da corrosión e facilita a conexión á célula solar. O revestimento debe aplicarse uniformemente e co grosor correcto. Se o revestimento é demasiado fino, é posible que non proporcione a protección adecuada ou non forme unha boa unión de soldadura. Se o revestimento é demasiado groso, pode reducir a condutividade do fío e aumentar o custo de produción. A máquina de cinta solar fotovoltaica usa un proceso de revestimento por inmersión en quente, onde o fío pasa por un baño de soldadura fundida. A soldadura adoita ser unha aliaxe de estaño, chumbo ou estaño, chumbo e prata, aínda que tamén se usan aliaxes sen chumbo. A temperatura do baño e a velocidade do fío contrólanse con precisión para acadar o espesor de revestimento desexado.

A uniformidade do revestimento conséguese a través de varios mecanismos. O fío é previamente limpo e moitas veces fluxado antes de entrar no baño de soldadura para garantir unha boa humectación. A temperatura do baño contrólase a +/- 2 °C para manter unha viscosidade e tensión superficial consistentes. O fío retírase do baño nun ángulo controlado, o que axuda a eliminar o exceso de soldadura. A continuación, o fío revestido pasa por un sistema de limpeza, como un conxunto de coitelos de aire ou limpadores de cerámica, para eliminar o exceso de soldadura e garantir un revestimento uniforme. O fío revestido final arrefríase e enróllase nunha bobina de recogida.

A seguinte táboa resume os parámetros clave do proceso para a sección de revestimento dunha máquina de cinta solar fotovoltaica.

O revestimento uniforme proporcionado pola máquina de cinta solar fotovoltaica é esencial para a fiabilidade do panel solar. Un revestimento consistente garante que a unión de soldadura entre o fío e a célula solar sexa forte e uniforme, o que proporciona un bo contacto eléctrico e resistencia mecánica. Isto reduce o risco de falla do panel solar. En Jiangsu Goodroller Machinery Co., Ltd., optimizamos a sección de revestimento da nosa máquina de cinta solar fotovoltaica para ofrecer o revestimento da máis alta calidade, garantindo que o fío redondo MBB dos nosos clientes cumpra os requisitos máis esixentes.

6. Cales son os beneficios de produción no mundo real de usar unha máquina de cinta solar fotovoltaica?

A adopción dunha máquina de cinta solar fotovoltaica para a produción de fíos redondos MBB ofrece unha serie de beneficios de produción tanxibles. Estes beneficios pódense medir en termos de aumento do rendemento, mellora da calidade do produto e redución dos custos de produción. Examinemos as formas específicas nas que unha máquina de cinta solar fotovoltaica mellora o proceso de produción. Un dos beneficios máis significativos é a redución da taxa de chatarra. A precisión da máquina de cinta solar fotovoltaica, especialmente os seus sistemas de control de lazo pechado, minimiza as variacións de diámetro, as inconsistencias de recocido e os defectos de revestimento. Isto dá como resultado que unha maior proporción do fío cumpre as especificacións, reducindo a cantidade de fío que debe ser desechado.

Outro beneficio é o aumento da velocidade de produción. Unha moderna máquina de cinta solar fotovoltaica pode funcionar a velocidades de 10-30 metros por minuto, o que é significativamente máis rápido que as máquinas máis antigas. O funcionamento de alta velocidade, combinado coa fiabilidade da máquina, aumenta o rendemento global da liña de produción. Isto permite aos fabricantes satisfacer a crecente demanda de fío redondo MBB sen necesidade de investir en liñas de produción adicionais. A máquina de cinta solar fotovoltaica tamén ofrece un control mellorado do proceso, o que permite aos fabricantes producir fíos con propiedades consistentes, independentemente das variacións das materias primas ou das condicións de funcionamento. Isto reduce a necesidade de axustes frecuentes do proceso e controis de calidade, mellorando aínda máis a eficiencia.

Os beneficios do mundo real do uso dunha máquina de cinta solar fotovoltaica móstranse na seguinte táboa, que compara o rendemento dunha liña de produción convencional típica cunha liña equipada cunha máquina de cinta solar fotovoltaica.

Estas cifras demostran que a máquina de cinta solar fotovoltaica non é só unha mellora incremental; é un cambio de paso na produción de fíos redondos MBB. A combinación de precisión mellorada, maior velocidade e menor taxa de chatarra leva a un aumento significativo da produción e unha redución dos custos de produción. Para os fabricantes de fío redondo MBB, investir nunha máquina de cinta solar fotovoltaica é un movemento estratéxico que pode mellorar a súa competitividade e rendibilidade. A nosa fábrica de GRM Rolling Mill comprométese a ofrecer aos nosos clientes máquinas de cinta solar fotovoltaica da máis alta calidade, axudándolles a conseguir estes beneficios de produción no mundo real.

7. Preguntas frecuentes (FAQ)

Pregunta 1: que diámetros de fío pode producir unha máquina de cinta solar fotovoltaica?

Resposta: Unha máquina de cinta solar fotovoltaica típica pode producir fío redondo MBB nun rango de diámetros, normalmente de 0,20 mm a 0,50 mm. O rango de diámetro específico depende da configuración da máquina e das matrices utilizadas. A nosa fábrica de Jiangsu Goodroller Machinery Co., Ltd. ofrece máquinas que se poden personalizar para producir diámetros específicos, e tamén podemos proporcionar ferramentas para unha ampla gama de tamaños. Os diámetros máis comúns para o fío redondo MBB son 0,25 mm, 0,30 mm e 0,35 mm, pero a máquina pódese adaptar a outros tamaños segundo sexa necesario.

Pregunta 2: Que tipos de revestimentos de soldadura pode aplicar a máquina de cinta solar fotovoltaica?

Resposta: A máquina de cinta solar fotovoltaica pode aplicar unha variedade de revestimentos de soldadura, incluíndo aliaxes estándar de estaño e chumbo (SnPb), aliaxes sen chumbo (como SnAgCu, SnBi e SnAg) e aliaxes personalizadas. O tipo de revestimento está determinado pola composición do baño de soldadura. A máquina está deseñada para funcionar con diferentes aliaxes de soldadura axustando a temperatura do baño e a velocidade do fío. A nosa fábrica pode proporcionar orientación sobre a mellor aliaxe de revestimento para a súa aplicación específica e pode proporcionar o equipo necesario.

Pregunta 3: Como manexa a máquina de cinta solar fotovoltaica diferentes materiais de fíos?

Resposta: a máquina de cinta solar fotovoltaica está deseñada principalmente para fíos de cobre, que é o material estándar para fíos de interconexión fotovoltaica. Non obstante, a máquina tamén pode manexar outros materiais, como cobre bañado en prata ou aluminio, cos axustes adecuados aos parámetros do proceso. Os procesos de debuxo e recocido poden ter que modificarse para diferentes materiais e o proceso de revestimento debe adaptarse á aliaxe de soldadura específica. A nosa fábrica pode personalizar a máquina para xestionar os seus requisitos específicos de material de fío e revestimento.

Pregunta 4: Cal é o requisito de mantemento dunha máquina de cinta solar fotovoltaica?

Resposta: a máquina de cinta solar fotovoltaica está deseñada para un funcionamento fiable cun mantemento mínimo. O mantemento de rutina inclúe a limpeza das matrices de debuxo, a comprobación do sistema de control de tensión e o seguimento do estado das correas e dos rodamentos. O forno de recocido tamén require unha inspección e calibración periódicas dos sensores de temperatura. O baño de soldadura require unha limpeza regular e reposición da aliaxe de soldadura. A nosa fábrica ofrece un manual de mantemento completo e ofrece soporte técnico para axudar aos clientes a manter as súas máquinas funcionando ao máximo.

Pregunta 5: Cal é a vida útil típica dunha máquina de cinta solar fotovoltaica?

Resposta: unha máquina de cinta solar fotovoltaica de alta calidade pode ter unha vida útil de 10-15 anos ou máis, dependendo do nivel de mantemento e das condicións de funcionamento. Os compoñentes clave que poden requirir substitución ao longo do tempo inclúen as matrices de debuxo, os elementos de calefacción do forno de recocido e os compoñentes do baño de soldadura. A nosa fábrica de Jiangsu Goodroller Machinery Co., Ltd. ofrece unha gama completa de pezas de reposición e soporte técnico para garantir que as nosas máquinas sigan funcionando de forma fiable durante toda a súa vida útil.

8. Conclusión

A máquina de cinta solar fotovoltaica é unha ferramenta esencial para a produción de fío redondo MBB de alta calidade. O seu debuxo de precisión, o seu recocido controlado e as súas capacidades de revestimento uniforme permiten aos fabricantes producir fío cunha consistencia excepcional, o que leva a unha redución de chatarra, unha maior velocidade de produción e un mellor produto final. Ao investir nunha máquina de cinta solar fotovoltaica, os fabricantes poden satisfacer a crecente demanda de paneis solares de alta eficiencia reducindo os seus custos de produción e mellorando a súa pegada ambiental. Os beneficios da máquina de cinta solar fotovoltaica esténdense máis aló da liña de produción; contribúen ao desenvolvemento de paneis solares máis eficientes e fiables, acelerando a transición cara a un futuro enerxético sustentable.

En Jiangsu Goodroller Machinery Co., Ltd., estamos comprometidos a avanzar na tecnoloxía de produción de fíos de interconexión solar. As nosas máquinas de cinta solar fotovoltaica están deseñadas tendo en conta a precisión, a fiabilidade e a facilidade de operación, garantindo que os nosos clientes poidan producir o fío redondo MBB da máis alta calidade. Convidámoste a contactar connosco para obter máis información sobre as nosas máquinas e como poden beneficiar as túas operacións de produción.

Contacte hoxe con Jiangsu Goodroller Machinery Co., Ltdpara descubrir como a nosa máquina de cinta solar fotovoltaica pode transformar a súa produción de fíos redondos MBB.
