Laminador de tiras de soldadura fotovoltaica

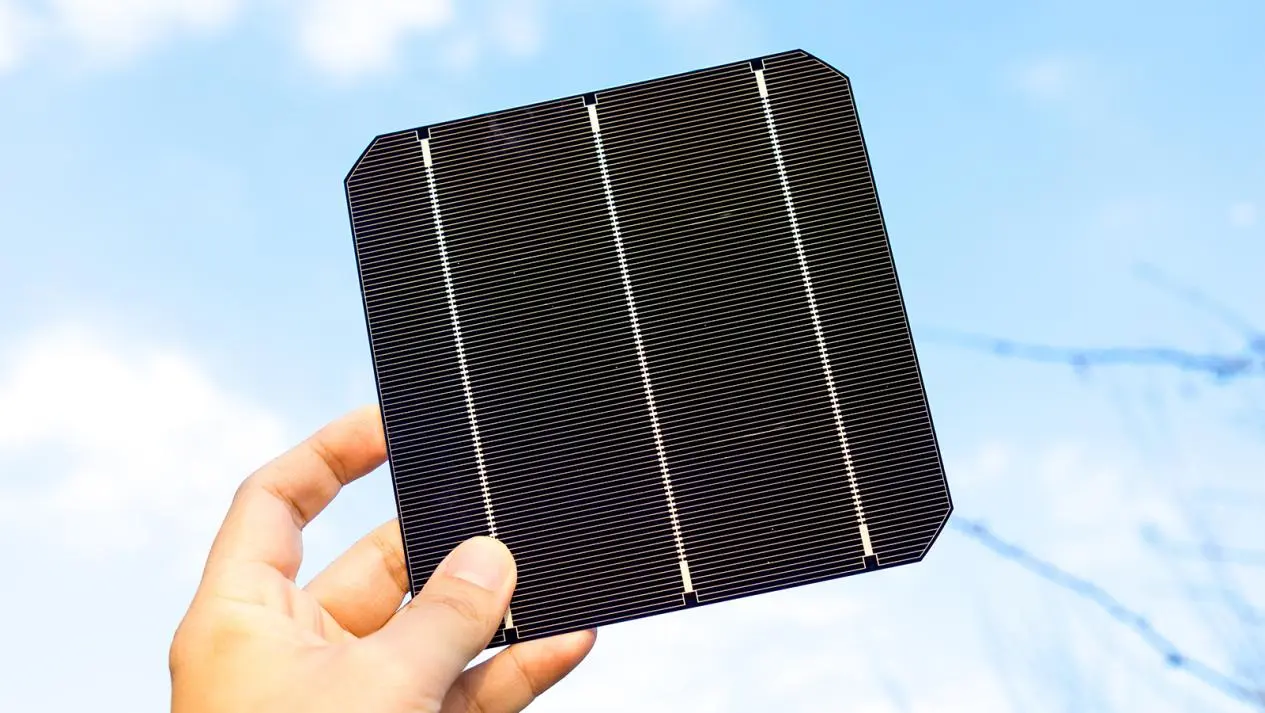

O laminador de tiras de soldadura fotovoltaica de China producido pola fábrica GRM Rolling Mill é un produto especial de fío plano usado para conectar células solares en módulos fotovoltaicos. Está composto por substrato de cobre e revestimento superficial. O substrato de cobre adoita ser cobre sen osíxeno de alta pureza ou cobre vermello T2, cun contido de cobre ≥ 99,99% e condutividade ≥ 98%. Ten unha boa condutividade e certa forza, o que pode garantir unha transmisión de corrente eficiente.

Enviar consulta

Descrición do produto

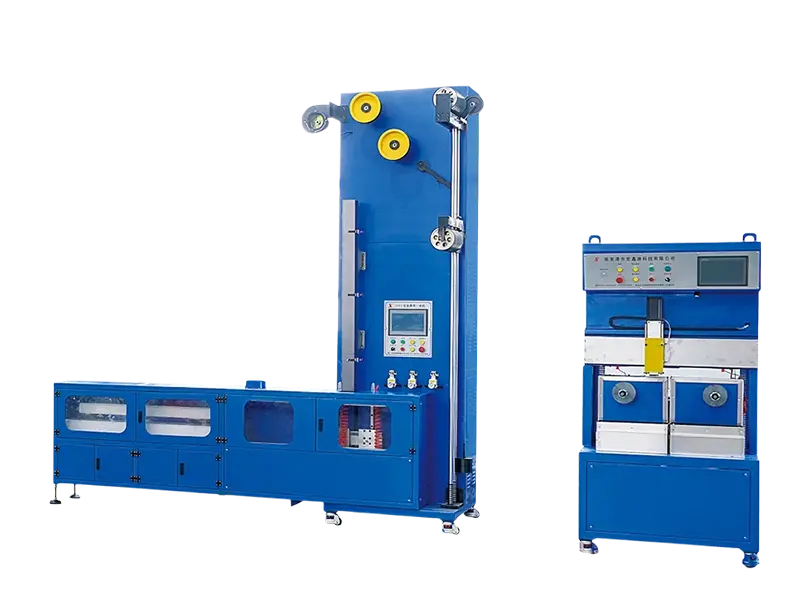

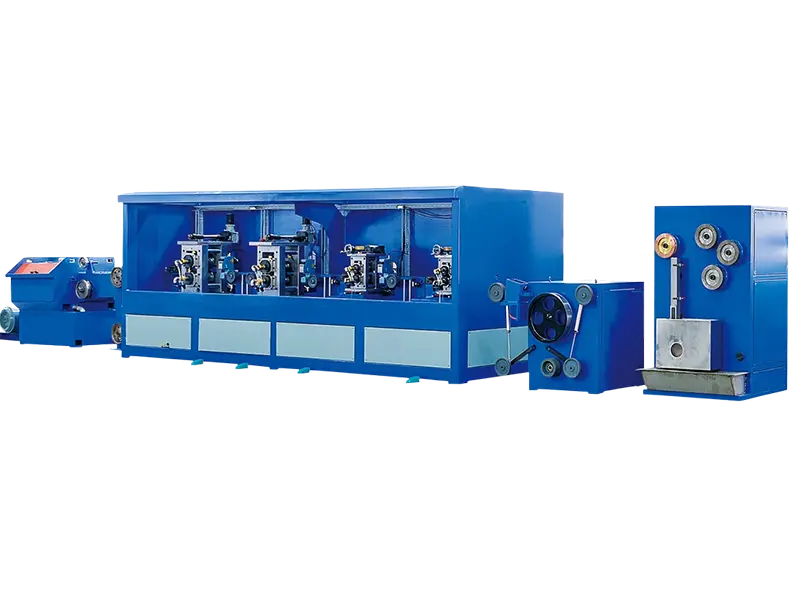

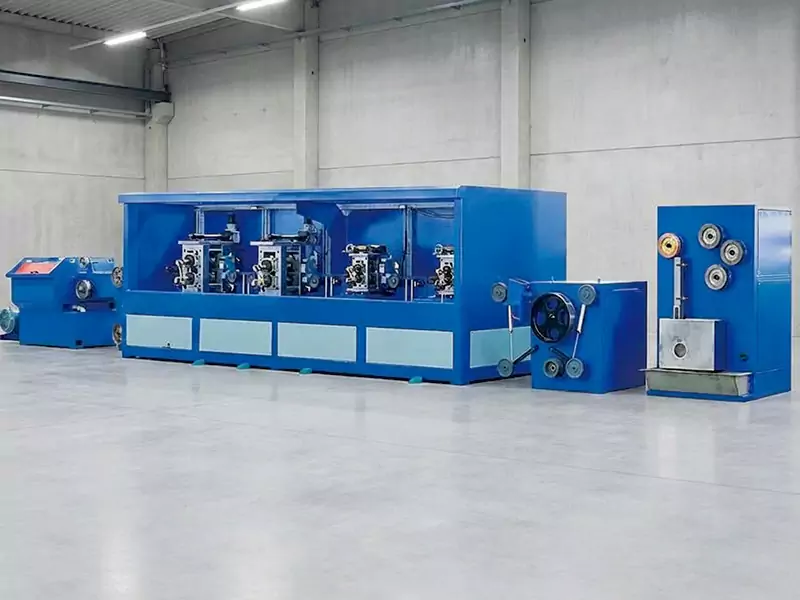

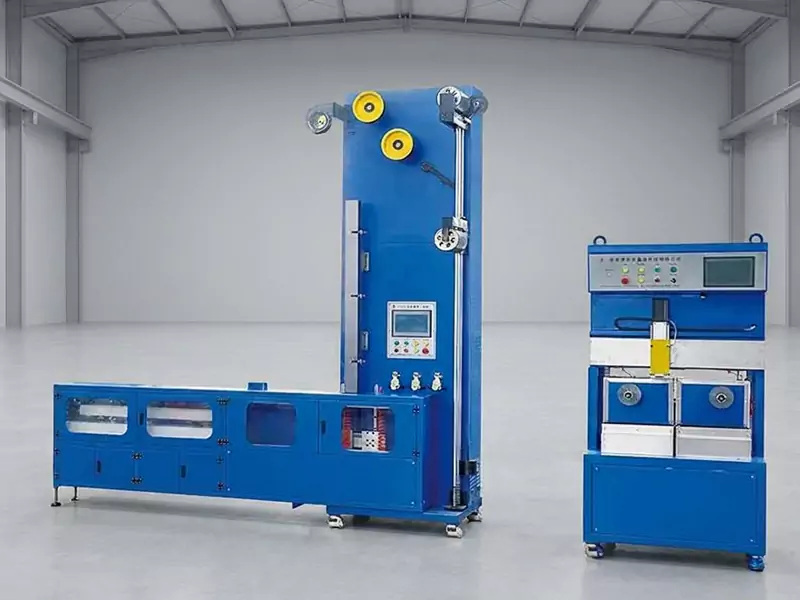

O laminador de tiras de soldadura fotovoltaica duradeiro do provedor GRM Rolling Mill, unha máquina integrada desenvolvida de forma independente pola nosa empresa é un equipo intelixente de alta gama especialmente deseñado para a industria fotovoltaica. Integra módulos funcionais fundamentais, como o sistema de tendido de fíos totalmente automático, o laminado de precisión de varias pasadas, o control intelixente de tensión, o recocido continuo e o bobinado de dobre estación.

Como a máquina integrada de barras de alta velocidade e alta precisión líder na industria, este equipo pode realizar a produción integrada de proceso completo desde materias primas de cobre de ¢ 3 mm ata produtos acabados (ancho 3 ~ 8 mm, espesor 0,2 ~ 0,45 mm), cunha velocidade máxima de funcionamento de 250 m/min, que se adapta perfectamente aos estritos requisitos de fabricación de módulos fotovoltaicos a gran escala e alta precisión. estabilidade.

Fluxo típico do proceso

1. Proceso de laminación de fío plano (aplicable á máquina integrada de cinta convexa de soldadura fotovoltaica)

Pago de cables - trefilado multimodo - calandrado de precisión - detección e control en liña - debuxo monomodo - pelado CNC - estañado a alta velocidade - recocido continuo (protección con nitróxeno) - devanado a tensión constante

Parámetros técnicos

Produtos de cinta fotovoltaica	Parámetro	Industria Estándar	Outra empresa	GRM
Interconexión estándar PV Cinta	Espesor do revestimento	± 5 μm	25 ± 5 μm	25 ± 3 μm
	Espesor do produto acabado	20,01 mm	20.015 mm	20,01 mm
	Ancho do produto acabado	± 0,05 mm	± 0,05 mm	± 0,05 mm
	Resistencia á tracción	≥110Mpa	≥150Mpa	≥170Mpa
	Alongamento	≥15 %	≥25 %	≥25 %
	Resistencia de rendemento	≤70Mpa	≤70Mpa	62,68 Mpa
	Dobra da fouce	≤ 5 mm/m	≤ 4 mm/m	≤ 4 mm/m
	Resistividade	0,30Ω* mm/m 0,30Ω*	0,02-0,023Ωmm/m 0,02-0,023Ω	0,0230 Ωmm/m 0,0230Ω
	Resistencia ao envellecemento	-	-	DH2000

Vantaxes técnicas

Alta precisión: tolerancia de espesor de ± 0,01 mm, adaptándose aos estritos estándares de tiras de soldadura fotovoltaica

Alta eficiencia: laminación de alta velocidade de 250 m/min, laminadora de tiras de soldadura fotovoltaica de alta calidade proporcionada

Adaptación multimaterial: compatible con cobre, aliaxe de aluminio, etc., forte escalabilidade

Rugosidade superficial Ra≤0,2μm (reduce o risco de rachadura da batería)

Aplicacións típicas:

Campo fotovoltaico: produción en masa de cintas de soldadura fotovoltaica e barras colectoras para axudar aos compoñentes a conducir a electricidade de forma eficiente.

Procesamento personalizado de barras de forma especial (sección transversal triangular/trapezoidal)

Industria electrónica: procesamento de fíos planos de alta precisión, axeitado para transformadores, indutores e outros compoñentes

Deseño personalizado e servizo posvenda

Servizo personalizado: os parámetros como o número de pasadas, o material do molde e a velocidade de debuxo pódense axustar segundo as necesidades específicas dos clientes.

Actualización de equipos: admite a adición de módulos de paso na fase posterior para satisfacer as necesidades de ampliación da capacidade ou actualización do proceso.

Custo de mantemento: cantos máis pases, máis altos serán os custos de molde e mantemento, pero a eficiencia do procesamento único mellora significativamente. Recoméndase facer unha elección razoable en función da escala de produción.

Benvido a contactar connosco e coñecer máis información sobre o laminador de tiras de soldadura fotovoltaica.
