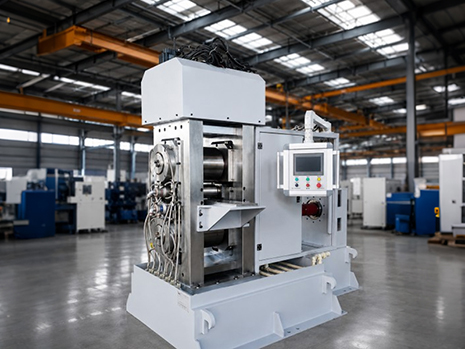

4 Laminadores de banda estreita alta reversibles

Os laminadores reversibles de banda estreita GRM-S 4 da fábrica GRM están deseñados paralaminación de precisión de tiras estreitas por debaixo de 140 mm de ancho. Equipado cunha estrutura de laminación reversible, PLC, pantalla táctil e sistema de servocontrol, o molino permite o laminado en varias pasadas de materiais de tira de fenda cunha excelente precisión de espesor, planitude da tira e calidade de bordo. É unha solución ideal para aplicacións de alto valor que requiren precisión e flexibilidade de produción.

Enviar consulta

Descrición do produto

Os molinos inversores de soporte único GRM son axeitados para o laminado de precisión de varios materiais, incluíndo aceiro siliconado, aceiro inoxidable, aliaxes de aluminio e aliaxes de titanio. O modo de laminación reversible permite unha programación de pasadas flexible segundo as propiedades do material e o grosor do obxectivo.

Presentando un deseño compacto e unha alta relación custo-rendemento, a fábrica é especialmente adecuada para a produción de lotes pequenos e medianos, aplicacións de I+D e procesamento de varias especificacións.

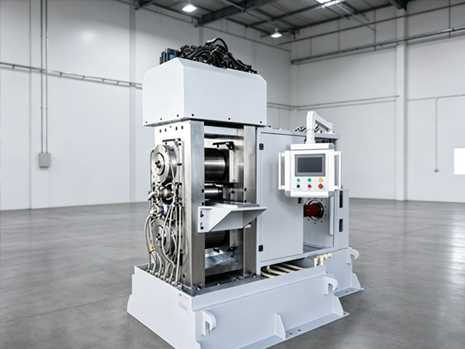

4-high narrow strip reversing mill overview

4-high reversing mill main unit with work and backup rolls

Narrow strip reversing mill for stainless steel rolling

Silicon steel narrow strip rolling on 4-high reversing mill

Aluminum alloy narrow strip reversing rolling

Materiais aplicables

Tiras de prata e aliaxe de prata

Tiras de aliaxe de aluminio

Tiras revestidas a base de aluminio

Tiras de aceiro inoxidable

Tiras de aceiro de silicona

Aliaxe de titanio e tiras revestidas de titanio

Configuración

Unha plataforma de recepción nos lados de entrada e saída

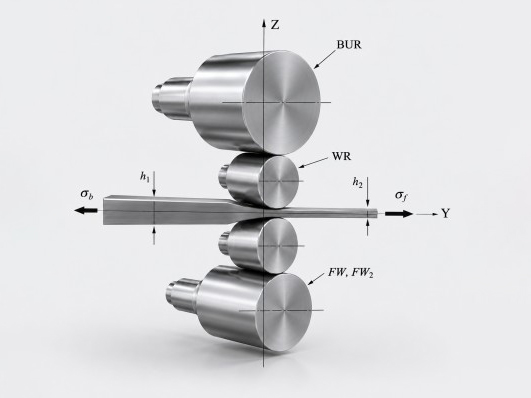

Unidade principal de laminación inversora de 4 altos

Rodillos superiores e inferiores de accionamiento independiente para laminación asíncrona

Sistema de control integrado PLC + HMI + Servo

Silver alloy and titanium strip rolling on narrow strip mill

Datos técnicos

Tipo de soporte	4-Molino de marcha inversa de soporte único alto
Espesor de entrada	0,5-10 mm
Espesor de saída	0,2-0,8 mm
Ancho da tira	100 – 140 mm
Tolerancia ao espesor	± 0,015 mm
Lubricación de rodamentos	Lubricación automática de aceite en circuíto pechado
Diámetro do rolo de respaldo	Φ300 × 200 mm
Diámetro do rolo de traballo	Φ120 × 200 mm
Velocidade de deseño	0 – 0,4 m/s
Forza de rodadura	≥ 80 T

Vantaxes

Deseño de rolo reversible

Control de paso flexible para diferentes materiais e intervalos de espesores.

Control de alta precisión

Os 4 laminadores reversibles de banda estreita alta están equipados con servoaccionamento completo e sistema de control PLC, logrando unha precisión de espesor de ata ± 0,015 mm.

Deseño de soporte de molino compacto

Disposición dun só soporte con pegada pequena, ideal para produción de lotes pequenos e medianos con múltiples especificacións de produtos.

Opcións

Sistema de calefacción de rolo electromagnético (150–250 °C)

Permite cambiar entre os modos de laminación en frío e en quente.

Estrutura de conversión de 4-alto a 2-alto

Reservado para futuras aplicacións de expansión de procesos e laminación en quente.

FAQ

P1: Cal é o ancho máximo da franxa?

GRM: O ancho máximo da banda é de 140 mm, deseñada para aplicacións de laminación de banda estreita de precisión.

P2: O muíño pode procesar aceiro inoxidable e aceiro siliconado?

GRM: Si. Os nosos 4 laminadores reversibles de banda estreita alta son especialmente axeitados para materiais difíciles de laminar como o aceiro inoxidable e o aceiro siliconado.

P3: O muíño pode funcionar con liñas de recocido ou decapado?

GRM: Si. GRM pode proporcionar solucións integradas, incluíndo liñas de recocido, sistemas de decapado e equipos de manipulación de bobinas.

GRM está especializada en solucións de laminación de banda estreita de precisión, proporcionando equipos de alta precisión, fiabilidade e eficiencia de custos. Ademais dos muíños de inversión de soporte único, tamén ofrecemos laminadores compactos de varios soportes, liñas de laminación continuas e sistemas de procesamento de metais personalizados.
Póñase en contacto connosco hoxe para obter unha solución de laminación adaptada aos seus requisitos de materiais e produción.
